【网络协议安全】VLAN防MAC欺骗实验

发表于 更新于 分类于 本文字数： 800

网络协议安全实验二，使用VLAN防范MAC欺骗

实验原理

在没有划分VLAN前,交换机端口属于默认VLAN,即VLAN 1。一旦将终端A和终端B划分到VLAN 2,将终端C划分到VLAN 1,由于交换机中每一个VLAN有着独立的转发表,因此，在交换机S1 VLAN 2对应的转发表中生成终端A的MAC地址对应的转发项后，即使终端C将自己的MAC地址改为终端A的MAC地址,且广播一帧以终端A的MAC地址为源MAC地址、全1广播地址为目的MAC地址的MAC帧，该MAC帧只能影响交换机S1 VLAN 1对应的转发表,无法影响交换机S1 VLAN 2对应的转发表，从而使交换机S1不会将终端B发送给终端A的MAC帧错误地从端口3转发出去。

环境

环境搭建

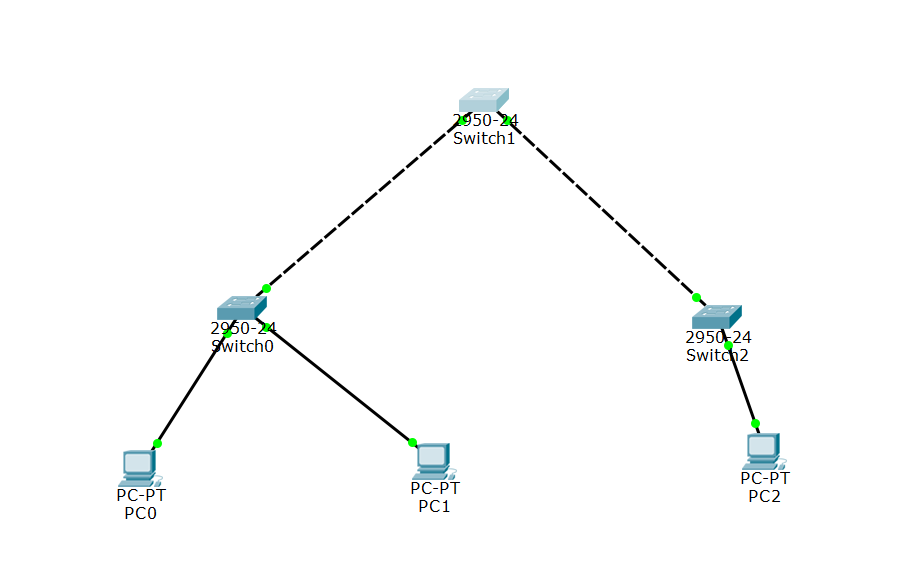

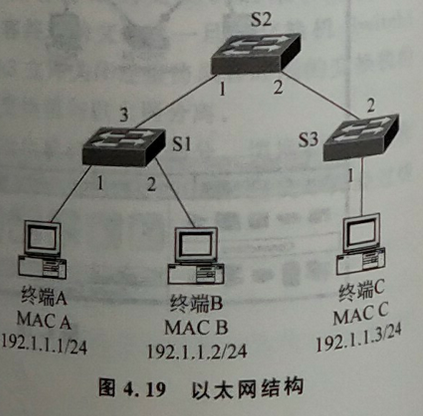

以太网结构：

image-20251026205213271

image-20251026205354558

switch0接口配置

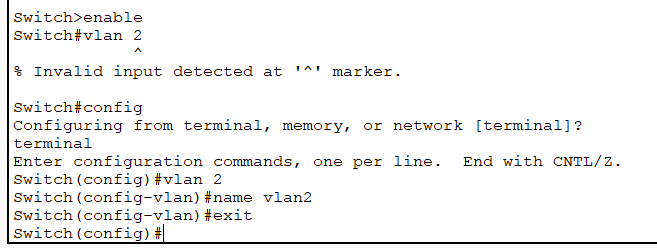

先enable和config，选择terminal，然后创建vlan

1
2
3
vlan 2
name vlan2
exit

image-20251026212552731

将交换机的端口FastEthernet0/1作为接入端口分配给VLAN2

image-20251026212727454

interface Fasthernet0/1是全局模式下使用的命令，该命令的作用是进入交换机端口Fasthernet0/1的接口配置模式，交换机的24个端口的编号分别为FastEthernet/1~FastEthernet0/24。
switchport mode access是接口配置模式下使用的命令,该命令的作用是将特定交换机端口(这里是FastEthernet0/1)指定为接人端口，接人端口是非标记端口，从该端口输入/输出的MAC帧不携带VLAN ID。switchport access vlan 2是接口配置模式下使用的命令,该命令的作用是将指定交换机端口(这里是FastEthernet0/1)作为接人端口分配给编号为2的VLAN(VLAN ID=2的VLAN)。

实验步骤

MAC欺骗

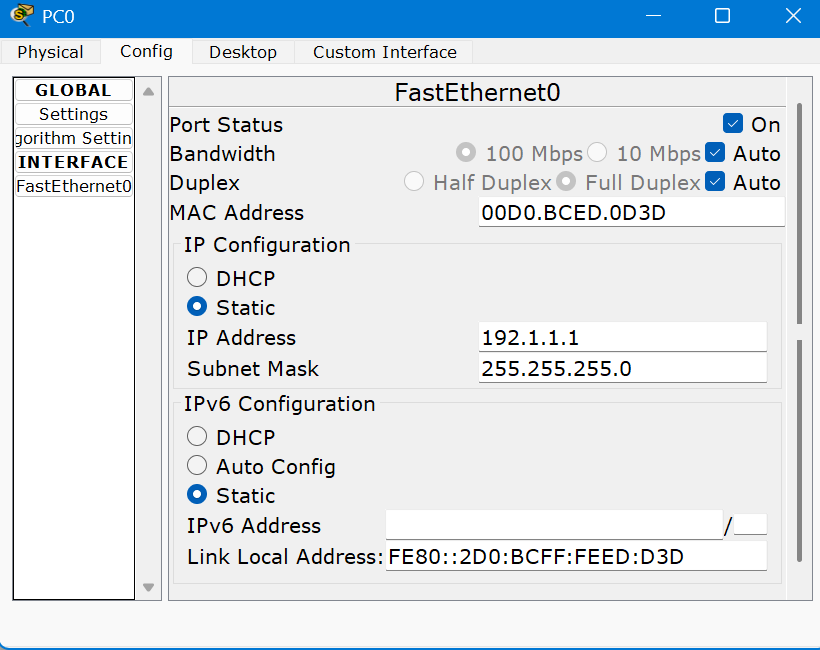

PC0配置如下，MAC地址为00D0.BCED.0D3D

image-20251026213428640

跟上次实验一样。完成PC0、PC1和PC2之间ICMP报文传输过程。然后将PC2的MAC地址改为PC0的MAC地址00D0.BCED.0D3D,完成PC2和PC1之间ICMP报文传输过程。

配置VLAN2

查看Switch0的MAC表。交换机转发表将通往PC2的交换路径作为通往MAC地址为00D0.BCED.0D3D的终端的交换路径。

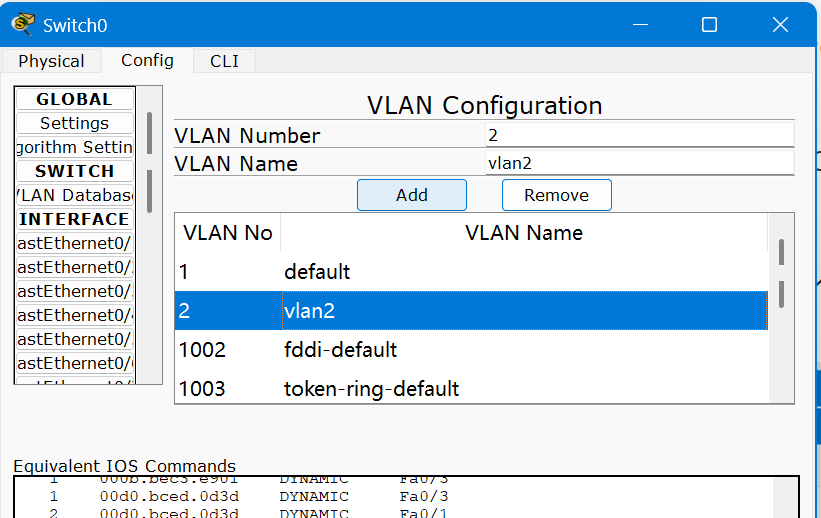

然后建立VLAN2。在switch0点config-VLAN database。VLAN number输入2，VLAN name输入vlan2，然后点击添加

image-20251026215459339

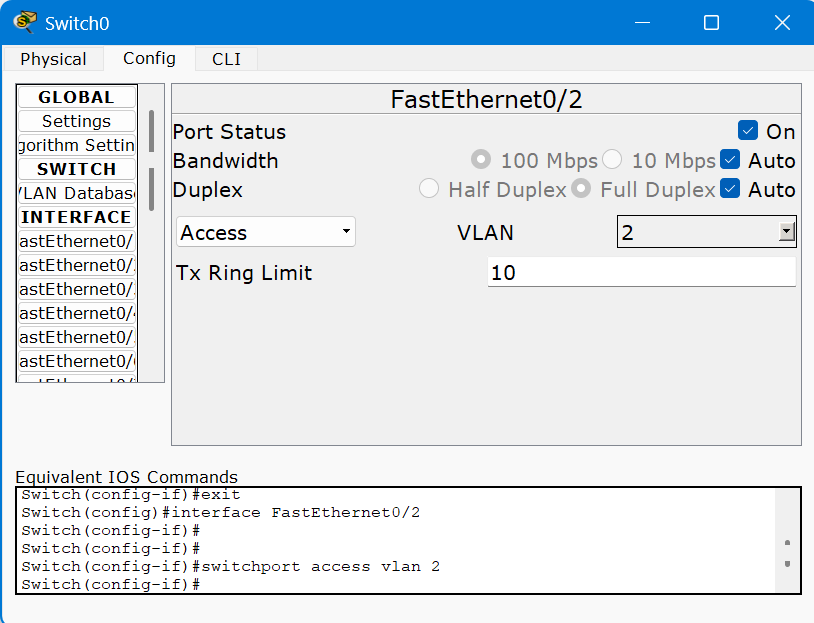

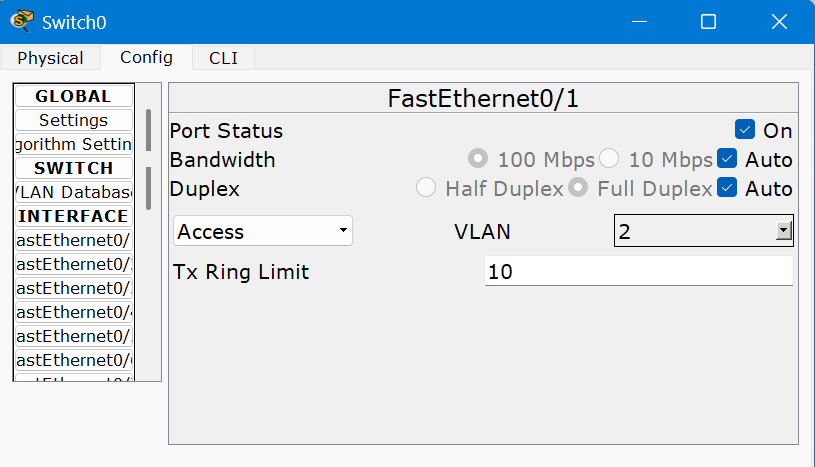

配置接入端口，把Fasthernet0/1和Fasthernet0/2都配置成VLAN2的接入端口。这两步也可以用上面的配置命令完成

image-20251026215611972

image-20251026215818323

防MAC欺骗

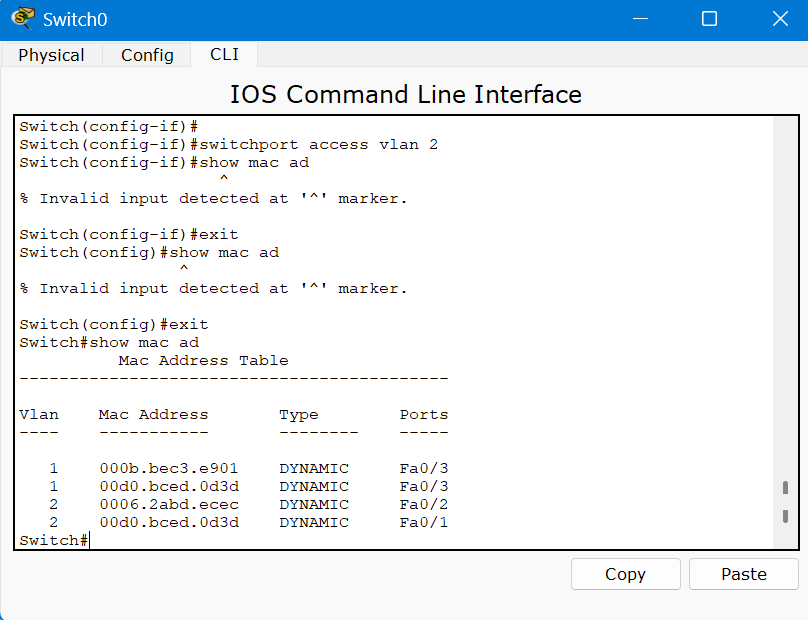

然后再进行一次PC0和PC1之间的icmp报文传输。再进行PC2（还是用PC0的MAC地址）和PC1之间的icmp报文传输，失败，再查看switch0的MAC表：

image-20251026220302567

可以看到VLAN2对应的MAC表里，PC0的MAC地址00D0.BCED.0D3D对应的是0/1端口，也就是PC0实际对应的端口，而在VLAN1的MAC表里对应的是PC2的端口，这样就阻止了VLAN2中发往PC0的MAC帧发往PC2，而只会发给PC0
